Einleitung
Moderne Energieinfrastrukturen, darunter Energiespeicherkraftwerke, Photovoltaik-Umspannwerke, Verstärkerstationen für Windparks und städtische Hochspannungsumspannwerke, stehen vor einer gemeinsamen und entscheidenden betrieblichen Herausforderung: der kontinuierlichen Wärmeentwicklung durch elektrische Anlagen. PCS-Umrichter, SVG-Blindleistungskompensationsgeräte und Leistungstransformatoren sind rund um die Uhr unter hoher Last in Betrieb und erzeugen im unteren Hohlraum enorme Wärmemengen. Herkömmliche Betonsockel, massive Stahlplatten und fragmentierte Gitterroste verhindern eine vollständige und ungehinderte Luftkonvektion, was zu unzureichender Wärmeableitung, häufigen thermischen Abschaltungen, verminderter Stromerzeugungseffizienz und einer beschleunigten Alterung der Spulenisolationssysteme führt.
Was ist eine Gitterplatte zur Wärmeableitung? Fachliche Definition der Vollflächenkühlung
Wärmeableitendes Gitterpaneel ist eine vorgefertigte, integrierte Stahlkühlplatte mit hoher Öffnungsrate, die speziell für die Wärmeableitung an der Unterseite von Leistungstransformatoren, PCS-Wechselrichtern für Energiespeicher und SVG-Blindleistungsgeräten entwickelt wurde. Durch den Einsatz einer einteiligen Schweißformtechnik wird eine vollständige Abdeckung der Unterseite der elektrischen Anlagen erreicht, wodurch ein lückenloser dreidimensionaler Kanal für natürliche Luftkonvektion ohne Belüftungstote entsteht.
Als spezielle Kühlkomponente für den Hochleistungsbereich vereint das Wärmeableitungsgitter eine extrem hohe Belüftungseffizienz, gleichmäßige Belastbarkeit und professionellen elektrischen Sicherheitsschutz. Der optimierte Gitteröffnungsgrad gewährleistet eine schnelle Ableitung der in den Anlagen angesammelten Wärme, während die standardisierte Struktur mit schmalen Spalten das Eindringen von Laub, Sand, Staub und kleinen Nagetieren in die elektrischen Anlagen wirksam verhindert. Die einteilige Gitterkonstruktion zeichnet sich durch eine gleichmäßige Kraftverteilung aus, weist unter langfristiger statischer Belastung keine lokalen Einsenkungen oder Verformungen auf und eignet sich für den Betrieb von Umspannwerken im Freien bei jedem Wetter. Es handelt sich um die standardisierte, flächendeckende Kühleinrichtung für moderne Infrastrukturen im Bereich der neuen Energien und des Stromnetzes.
Wärmeableitungsgitterplatte im Vergleich zu ähnlichen Gittern | 100% SEO Semantic Isolation
Um semantische Verwechslungen bei Google und interne Konkurrenz bei den Suchbegriffen zu vermeiden, unterscheiden wir die exklusive Positionierung des „Heat-Dissipation Grating Panel“ als Vollflächen-Kühlgitter klar von allen ähnlichen Leistungs- und Industriegittern:
Wärmeableitungsgitterplatte (Kern: Integrierte Vollflächenkühlung mit vollständiger Abdeckung)
Exklusive Positionierung: vorgefertigte, einteilige Kühlplatte in voller Größe für Energiespeicher und Stromversorgungsanlagen. Kernvorteile: vollständige Abdeckung des Bodens ohne tote Winkel, gleichmäßige Wärmeableitung über die gesamte Fläche, integrierte modulare Installation, verformungsbeständige einteilige Struktur. Exklusive Anwendungsszenarien: Vollflächige Kühlung des PCS-Wechselrichterbodens, Plattform zur Gesamtbelüftung von SVG-Anlagen, Vollflächen-Wärmeableitung am Transformatorsockel.
Lüftungsgitter für Transformatoren
Zusammengebautes Lüftungsgitter in Streifenform mit einer aus verstreuten Verbindungsstellen bestehenden Struktur, das keine durchgehende Abdeckung bildet. Es weist Verbindungslücken und lokale Lüftungstotenwinkel auf, wodurch der insgesamt gleichmäßige Kühleffekt integrierter Wärmeableitungsgitterplatten nicht erreicht wird.
Transformator-Stabgitterrost
Im Mittelpunkt des Designs stehen verstärkte Tragstangen und eine hohe statische Belastbarkeit, wobei die Belüftung eine zusätzliche Funktion darstellt. Es fehlt eine flächendeckende, integrierte Kühloptimierung, und lokale Überhitzungen bei hochbelasteten Energiespeicher-Wechselrichtern können nicht verhindert werden.
Allgemeines zum Transformatorgitter
Ein weit gefasster Oberbegriff für Leistungsgitter mit ausgewogener Leistung, ohne integrierte Plattenstruktur und ohne flächendeckendes Kühlkonzept, die die hohen Anforderungen an die kontinuierliche Wärmeableitung von PCS-Anlagen für Energiespeicher nicht erfüllen können.
Hochbelastbares Stabgitter
Industriegitter für dynamische Belastungen durch Gabelstapler, mit dichtem Raster und geringem Durchlassanteil. Es verfügt weder über eine Optimierung für die aktive Kühlung noch über eine flächendeckende Belüftungsleistung und ist daher für die präzise Wärmeableitung elektrischer Geräte völlig ungeeignet.
Gitterroste für den Schiffs- und Offshore-Bereich
Der Schwerpunkt liegt auf der Korrosionsbeständigkeit in Salzwasserumgebungen im maritimen Bereich; aufgrund der hohen Kosten und des Fehlens einer vollständig in die Platte integrierten Kühlstruktur ist das Produkt nicht für die Kühlung von Energiespeichern und Umspannwerken an Land geeignet.
Materialklassifizierung und Kühlleistungseigenschaften
Das Wärmeableitungsgitter bietet zwei korrosionsbeständige Materialvarianten in Hochleistungsqualität, die sich an unterschiedliche Umgebungsbedingungen anpassen und eine langfristig stabile Kühlleistung über die gesamte Fläche sowie eine hohe Witterungsbeständigkeit im Außenbereich gewährleisten.
Feuerverzinkte Gitterplatte zur Wärmeableitung
Integrierte Paneele aus feuerverzinktem Kohlenstoffstahl sind die gängige, kostengünstige Lösung für konventionelle Strom- und Energiespeicherprojekte im Binnenland. Die insgesamt dicke Zinkschicht bietet eine hervorragende Beständigkeit gegen Alterung durch UV-Strahlung, Erosion durch Regen sowie Abrieb durch Wind und Sand. Die einteilige, integrierte Konstruktion gewährleistet eine ebene und gleichmäßige Moduloberfläche, eine stabile Öffnungsrate ohne Verformung sowie eine durchgehende und gleichmäßige Belüftung und Wärmeableitung über die gesamte Fläche. Sie findet breite Anwendung in Photovoltaikkraftwerken im Landesinneren, in Booster-Stationen von Windparks, in städtischen Umspannwerken und in konventionellen netzgekoppelten Energiespeicherkraftwerken.
Wärmeableitungsgitter aus Edelstahl SS304
Das Vollgitter aus Edelstahl SS304 ist eine verbesserte, korrosionsbeständige Kühllösung für raue Umgebungen. Es ist äußerst widerstandsfähig gegen Erosion durch Salznebel in Küstengebieten, Korrosion durch industrielle Säure- und Basengase sowie Oxidation durch Wasserdampf bei hoher Luftfeuchtigkeit und verhindert so das Verstopfen der Gitteröffnungen und Verformungen der Gitterplatten durch Rostbildung. Es gewährleistet langfristig maximale Luftströmungseffizienz in komplexen korrosiven Umgebungen und eignet sich insbesondere für Energiespeicherstationen an der Küste, eigene Kraftwerke von Chemieanlagen sowie Umspannwerke für Wasserkraftwerke.
Exklusive integrierte Vollflächen-Kühlstruktur
Im Gegensatz zu herkömmlichen, aus einzelnen Streifen zusammengesetzten Gittern wird die Wärmeableitungsgitterplatte in einem Stück geschweißt, wodurch eine lückenlose Abdeckung des gesamten Gerätebodens gewährleistet wird. Der leistungsoptimierte, gleichmäßige Gitterabstand verhindert lokale Lüftungs-Totzonen, sorgt für eine geordnete Auf- und Abwärts-Luftkonvektion und verbessert die Gesamtkühlleistung um mehr als 30% im Vergleich zu gewöhnlichen zusammengesetzten Gitterrosten. Die flache, verstopfungsfreie Plattenstruktur reduziert Staub- und Laubansammlungen und gewährleistet so eine langfristig stabile Wärmeableitung.
Technische Kernvorteile der Wärmeableitungsgitterplatte
Das integrierte Vollflächen-Kühlkonzept bietet im Vergleich zu herkömmlichen Wärmeableitungssystemen unersetzliche systemische Vorteile für den Betrieb von Energiespeichern und Umspannwerken.
Wärmeableitung ohne tote Winkel bei vollständiger Abdeckung
Die einteilige Abdeckung bedeckt den Boden von PCS-Wechselrichtern, SVG-Geräten und Transformatoren vollständig und sorgt so für eine gleichmäßige Luftzirkulation über die gesamte Fläche. Sie behebt das Problem der lokalen Überhitzung, das durch Spaltstellen und tote Belüftungsbereiche bei herkömmlichen zusammengesetzten Gittern verursacht wird, und senkt so effektiv die Gesamtbetriebstemperatur der Geräte, wodurch thermische Abschaltungen und Leistungsabfälle vermieden werden.
Integrierte Platte für gleichmäßige Kraftverteilung und Verformungsschutz
Durch die durchgehend verschweißte, verstärkte Konstruktion wird die Kraft gleichmäßig auf die gesamte Platte verteilt, ohne dass es zu lokalen Spannungskonzentrationen kommt. Sie trägt die statische Last schwerer elektrischer Anlagen sowie die Begehbelastung durch Wartungspersonal zuverlässig und verformt sich auch nach langjährigem Betrieb unter hohem Druck nicht, wodurch eine dauerhafte Ebenheit und eine stabile Lüftungsleistung gewährleistet sind.
Sicherheitskonstruktion zum Schutz vor Verstopfungen und Fremdkörpern
Der optimierte Öffnungsgrad des Gitters sorgt für ein ausgewogenes Verhältnis zwischen maximalem Luftdurchsatz und Verstopfungsschutz. Die flache Gitterstruktur verhindert die Ansammlung von Staub, Laub und Ablagerungen und lässt sich durch Regenwasser selbst reinigen. Der schmale Sicherheitsspalt verhindert wirksam, dass Kleintiere und Fremdkörper in das Innere des Geräts gelangen, wodurch Kurzschlussfehler und Sicherheitsrisiken durch das Eindringen von Fremdkörpern vermieden werden.
Modulare Vorfertigung verkürzt die Bauzeit
Die fertigen integrierten Paneele werden werkseitig in präzisen Abmessungen vorgefertigt. Vor Ort sind lediglich das Einheben und die feste Montage erforderlich, wodurch der aufwendige Prozess des Zusammenfügens und der Anpassung von Gitterrosten vor Ort entfällt. Dies verkürzt den Bauzeitraum für Umspannwerke und Energiespeicherstationen erheblich, senkt die Arbeitskosten vor Ort und verbessert die Effizienz bei der Projektabwicklung.
Abnehmbare Vollverkleidung für eine effiziente Wartung
Jede integrierte Wärmeableitungsgitterplatte ist eine eigenständige, abnehmbare Einheit. Das Wartungspersonal kann die Platte als Ganzes anheben, um die darunter liegenden Kabel, Erdungssysteme, Lüfter zur Wärmeableitung und Rohrleitungen zu überprüfen und zu reparieren, ohne einzelne Streifen demontieren oder schwere Geräte anheben zu müssen. Dies verbessert die Effizienz bei Betrieb und Wartung erheblich und verringert die durch Stromausfälle verursachten Verluste.
Für den Außenbereich geeignet, wetterfest und äußerst pflegeleicht
Die aus verzinktem und rostfreiem Stahl gefertigten einteiligen Paneele sind für raue Außenbedingungen bei jedem Wetter ausgelegt und widerstehen Sonneneinstrahlung, Regenerosion sowie Wind- und Sandbelastung. Die integrierte Konstruktion zeichnet sich durch hohe strukturelle Stabilität aus, kommt ohne lose Teile aus, erfordert keine häufige Wartung und gewährleistet eine lange Lebensdauer im Außenbereich, wodurch die täglichen Betriebs- und Wartungskosten von Kraftwerken effektiv gesenkt werden.
Das „Zero-Ponding“-Design verhindert Korrosion durch feuchten Untergrund
Die vollständig hohle, offenmaschige Struktur sorgt für eine schnelle Ableitung von Regenwasser und Abwasser, sodass sich an keiner Stelle am Boden der Anlage Wasser ansammelt. Dadurch wird eine langfristige Korrosion des Transformatorsockels und der Erdungsvorrichtungen durch Feuchtigkeit verhindert, wodurch eine trockene und stabile Betriebsumgebung für die elektrischen Anlagen gewährleistet wird.
Umfassende Anwendungsszenarien für das Projekt
Wärmeableitungsgitterplatten finden weltweit breite Anwendung in Projekten der neuen Energiespeichertechnologien, der Photovoltaik, in Windkraft-Verstärkerstationen und Netzumspannwerken und decken damit alle Anwendungsbereiche der Kühlung hochpräziser Anlagen ab.

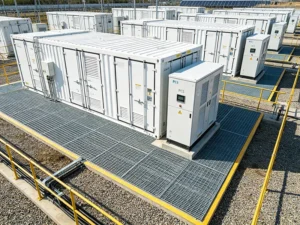

Großanlagen zur Energiespeicherung (Kernanwendung)
Speziell für die Wärmeableitung mit vollständiger Bodenabdeckung bei PCS-Wechselrichtern von Energiespeicherbehältern und zugehörigen Transformatorplattformen vorgesehen. Ausgerichtet auf die 24-Stunden-Dauerbetriebsbedingungen mit hoher Last und entsprechender Wärmeentwicklung von Energiespeichersystemen sorgt die integrierte Vollflächenkonstruktion für eine lückenlose Kühlung ohne tote Winkel. Dadurch werden Überhitzung, Überlastung und thermische Abschaltfehler des Wechselrichters wirksam verhindert und die allgemeine Betriebsstabilität der Energiespeichersysteme verbessert.
Umspannwerke für Photovoltaik-Kraftwerke
Einsatz zur flächendeckenden Wärmeableitung bei Kasten-Transformatoren und SVG-Geräteplattformen in Verstärkerstationen in zentralisierten Photovoltaik-Kraftwerken. Es löst das Problem der lokalen Überhitzung von Kasten-Transformatoren bei langfristiger Einwirkung hoher Außentemperaturen, gewährleistet eine stabile Stromerzeugungseffizienz von Photovoltaikanlagen in den heißen Sommermonaten und senkt die Ausfallrate der Anlagen.
Druckerhöhungsstationen für Onshore-Windparks
Wird zur allgemeinen Belüftung und Kühlung des unteren Bereichs des Haupttransformators eines Windparks sowie der Plattformen für Blindleistungskompensationsanlagen verwendet. Die integrierte, verstopfungssichere Verkleidungskonstruktion ist für starke Wind- und Sandbelastungen im Außenbereich ausgelegt, verhindert eine durch Staubansammlung verursachte Blockierung der Belüftung und gewährleistet eine langfristig stabile Wärmeableitung der Windkraft-Transformationsanlagen.
Urban High-Voltage Grid Substations
Suitable for full-area heat dissipation of urban outdoor oil-immersed transformers and dry-type transformer bases. The neat and unified integrated panel improves the overall standardization of substation appearance, while ensuring stable temperature control of power supply equipment and reliable power supply for urban infrastructure.
Industrial Self-Provided Power Plants
Applied to overall cooling of transformer platforms in chemical, metallurgical and manufacturing industrial parks. For industrial environments with dust and corrosive gas, matched galvanized or stainless steel integrated heat-dissipation panels are selected to meet the long-term stable heat dissipation and safety operation requirements of industrial power equipment.
Data Center & Rail Transit Substations
Used for full-coverage ventilation and cooling of supporting transformers in data center high-voltage power distribution areas and rail transit traction substations. The stable and efficient full-panel cooling performance ensures 24-hour uninterrupted safe operation of core power equipment, avoiding power supply interruption caused by equipment overheating.
Hydropower & Pumped Storage Power Stations
SS304 stainless steel heat-dissipation grating panels are adopted for high-humidity hydropower workshops to prevent grid hole rust blockage and structural deformation caused by water vapor corrosion, ensuring long-term efficient and stable heat dissipation of hydropower transformation equipment.
Professional Heat-Dissipation Panel Selection Guide
Scientific material matching ensures optimal cooling efficiency, structural stability and project cost performance for different working conditions:
Feuerverzinkte Gitterplatte zur Wärmeableitung: First choice for inland energy storage stations, photovoltaic power stations, wind farms and urban conventional substations, with balanced cooling performance and cost.
Wärmeableitungsgitter aus Edelstahl SS304: Preferred for coastal salt spray areas, chemical industrial power stations, high-humidity hydropower stations and harsh corrosive environments.
Integrated Full-Panel Standard Specification: Universal standard for PCS converters, SVG equipment and main transformer full-coverage cooling platforms, prioritizing zero-dead-angle heat dissipation and overall structural stability.
Installation Standard & Operation Maintenance Guidelines
During installation, professional power-grade supporting frames and anti-rust high-strength fasteners must be used for integral fixing. Ensure flat panel laying, seamless docking, no height difference and no deformation, to guarantee complete full-coverage ventilation and uniform force. The grid gap and open rate strictly comply with power industry cooling and safety specifications, balancing maximum airflow and anti-rodent safety performance.
In daily operation and maintenance, regularly flush the panel surface with high-pressure water to remove dust and accumulated debris, keep all grid holes unobstructed, and maintain continuous full-area heat dissipation efficiency. Regularly check the panel flatness, welding firmness and anti-corrosion layer integrity, replace aging and deformed panels in time, and eliminate potential overheating and safety hazards.
Fazit
Wärmeableitendes Gitterpaneel is a professional integrated full-panel cooling solution tailored for energy storage and power substation core equipment. Different from traditional spliced strip ventilation gratings and load-focused power gratings, it takes full-coverage zero-dead-angle heat dissipation and integral structural stability as the core design, solving the industry pain points of local overheating, easy blockage, low construction efficiency and poor overall consistency of traditional cooling facilities.
With prefabricated modular integration, high-efficiency full-area airflow design, anti-clog durable performance and diversified anti-corrosion material options, Heat-Dissipation Grating Panel has become the standard cooling supporting facility for global energy storage PCS converters, SVG reactive power equipment, transformers and new energy substations. It provides standardized, efficient, stable and low-maintenance temperature control safety protection for modern power and energy storage infrastructure.
